[TUTO]Nettoyage filtre relevage Bosch D25

Voir le sujet précédent Voir le sujet suivant Aller en bas

[TUTO]Nettoyage filtre relevage Bosch D25

Message  olivier le Dim 1 Jan 2012 - 11:21

Voici quelques photos et explications pour le nettoyage du filtre du relevage hydraulique.

-déposer le couvercle du filtre situé sous le siège(couvercle en aluminium à 3 vis)



Voici a quoi ressemble l'ensemble filtre/porte filtre:



Pour démonter l'ensemble,appliquer un quart de tour a la coupelle sous le filtre,déposer doucement le joint(qui a un sens de montage),le circlip,rondelle puis le filtre.Soyez délicats avec le filtre car les extrémités sont faites dans un espèce de carton fragile.



Vue du filtre bien crado...à nettoyer au gasoil ou autre et soufflé



Et on remonte tout dans le sens inverse en faisant attention au joint du couvercle+ appoint si nécessaire.

j'ai remarqué que ça va beaucoup plus vite pour faire l'appoint,le filtre était pas loin d'etre colmaté... cyclops
avatar
olivier

Messages : 224
Date d'inscription : 30/03/2011
Localisation : Alsace,Haut-Rhin,Sundgau!

Revenir en haut Aller en bas

Re: [TUTO]Nettoyage filtre relevage Bosch D25

Message  Dom le Sam 7 Jan 2012 - 18:42

Salut Olivier,

Je constate que tu as de saines et altruistes occupations le jour de l'an. Faire des tutos.
Merci beaucoup pour cette initiative bien venue car ce tuto sera utile à un grand nombres de Deutzistes.

Encore bravo et merci.

Si tu as d'autres projets de ce type, n'hésite pas, tu feras des heureux.

Bonne année.

_________________
A+
Dom
avatar
Dom
Admin

Messages : 1796
Date d'inscription : 04/03/2010
Localisation : 35 - BRETAGNE

http://forumdeutzanciens.superforum.fr

Revenir en haut Aller en bas

Re: [TUTO]Nettoyage filtre relevage Bosch D25

Message  Dom le Mar 31 Jan 2012 - 18:48

Salut Olivier,

Pourrais-tu faire une photo détaillée de la plaque rivetée qui se trouve sur le bloc à côté de l'orifice du filtre? Merci.

_________________
A+
Dom
avatar
Dom
Admin

Messages : 1796
Date d'inscription : 04/03/2010
Localisation : 35 - BRETAGNE

http://forumdeutzanciens.superforum.fr

Revenir en haut Aller en bas

Re: [TUTO]Nettoyage filtre relevage Bosch D25

Message  olivier le Dim 5 Fév 2012 - 21:24

avatar
olivier

Messages : 224
Date d'inscription : 30/03/2011
Localisation : Alsace,Haut-Rhin,Sundgau!

Revenir en haut Aller en bas

Re: [TUTO]Nettoyage filtre relevage Bosch D25

Message  Dom le Lun 6 Fév 2012 - 12:31

Salut Olivier,

Merci pour la photo.

Je traduis pour les non-germanistes.

Chargeur Fermé Relevage 3-points
(Benne)

_________________
A+
Dom
avatar
Dom
Admin

Messages : 1796
Date d'inscription : 04/03/2010
Localisation : 35 - BRETAGNE

http://forumdeutzanciens.superforum.fr

Revenir en haut Aller en bas

Petites précisions

Message  Rico85 le Mar 14 Mai 2013 - 0:32

Salut Olivier et merci pour ton post-it qui me concerne directement (et certainement d'autres aussi au vu du nombre de visualisations).
Lorsque j'ai démonté mon relevage, il n'y avait plus de filtre ! Mais encore des joints et rondelles sur mon support de coupelle et je dois remonter le nouveau filtre avec les joints existants. Mon soucis est de savoir si tu as le même nombre de joints et rondelles que moi et si l'ordre de remontage est correct : En plus dans l'éclaté des pièces détachée, ils ne parlent que de joint, sans discernement s'ils sont métalliques ou caoutchouc.
J'ai l'impression que le joint avec un sens à respecter n'est pas présent dans mon système...
photo 1 : au démontage, les pièces présentes :

Voici ce que j’obtiens en plaçant le filtre neuf entre les deux rondelles metalliques :

Merci de me confirmer si le montage est correct.

Rico85

Messages : 28
Date d'inscription : 28/03/2013

Revenir en haut Aller en bas

Re: [TUTO]Nettoyage filtre relevage Bosch D25

Message  olivier le Dim 19 Mai 2013 - 17:25

Pour moi ton montage est correct,le joint faisant aussi office de butée du filtre,mais de mémoire il a un sens (sur mon montage en tous cas)

Où t'es tu procuré le filtre? Aurai tu la référence?
avatar
olivier

Messages : 224
Date d'inscription : 30/03/2011
Localisation : Alsace,Haut-Rhin,Sundgau!

Revenir en haut Aller en bas

Fournisseur et référence de mon filtre :

Message  Rico85 le Dim 19 Mai 2013 - 17:52

Je me fournis en fournitures deutz chez 'Migaud Vendée SAS' à longèves (à côté de Fontenay le comte) qui était un magasin Deutz exclusif jusque l'année dernière il me semble. Certains interlocuteurs connaissent quelques références de pièces par coeur, c'est rassurant Wink
la référence du filtre sur la facture est : DTZ 01289060 (pour 26.74 €TTC)

J'ai ajouté un joint torique autour du circlip qui fait étanchéité entre la coupelle et la rondelle métal du bas. Je ne suis pas certain que ce soit utile, mais ça donne une meilleure compression à l'ensemble remonté. Certainement inutile ?

Il y a quelques années, ils avaient un deutz 30s rutilant et parfaitement restauré dans leur vitrine. Le mien en est loin, surtout actuellement en pièces détachées dans mon atelier en attente d'une éventuelle 'nouvelle' soupape de sécurité...




Rico85

Messages : 28
Date d'inscription : 28/03/2013

Revenir en haut Aller en bas

Re: [TUTO]Nettoyage filtre relevage Bosch D25

Message  mickael 59750 le Ven 23 Aoû 2013 - 13:26

bonjour j ai changer le mien aussi de filtre j ai était j ai audhec a anor dans le nord
et il me la trouver

mickael 59750

Messages : 129
Date d'inscription : 27/05/2013
Localisation : feignies

Revenir en haut Aller en bas

Peut-on tirer sur les bras de relevage ?

Message  olricht le Ven 12 Déc 2014 - 16:47

Bonjour
Je remets en route ce vieux post, parce que je pense que vous pouvez avoir un bon conseil.
J'ai une fuite au bras droit du relevage d'un D25 et je pensais retirer le bras, changer les joints et remettre le bras en place (Je ferais ça pour les deux bras, l'un après l'autre).
Mais le bras de droite ne veut pas sortir. Faut-il taper dessus pour l'aider ?
D'après la vue éclatée, il doit pouvoir sortir, non ?
Si vous avez des conseils...

Merci !!!

olricht

Messages : 17
Date d'inscription : 09/09/2013

Revenir en haut Aller en bas

Taper ou tirer...

Message  Rico85 le Ven 12 Déc 2014 - 22:07

S'il veut pas sortir tout seul, oui, il va bien falloir l'aider un peu (voir pas mal).
Taper est une solution raisonnable, j’opterai pour un maillet ou mieux, une cale en bois placée au plus proche possible de l'axe du bras.
Sinon, tirer, mais là, je ne vois pas quel type d'extracteur choisir ?

Je ne me souviens pas en avoir trop bavé pour lui faire rendre grâce, mais j'ai du cogner un poil, oui.

Bon courage à toi.

Rico85

Messages : 28
Date d'inscription : 28/03/2013

Revenir en haut Aller en bas

Taper ou tirer

Message  olricht le Mer 17 Déc 2014 - 11:15

Merci Rico85, excuse-moi de ne pas avoir répondu plus tôt mais je n'étais pas chez moi...
Je vais donc essayer de taper délicatement sur le bras de relevage avec une cale, pour essayer de le sortir.
Sinon, je n'aurai plus qu'à trouver un mécano !

olricht

Messages : 17
Date d'inscription : 09/09/2013

Revenir en haut Aller en bas

Taper ou tirer (suite)

Message  olricht le Mer 17 Déc 2014 - 11:17

Rico85, j'ai oublié une question...
Pour sortir ce bras de relevage, tu crois qu'il faut le mettre dans une position particulière ? Levé, baissé ou à moitié, par exemple, ou bien ça n'a pas d'importance ?

olricht

Messages : 17
Date d'inscription : 09/09/2013

Revenir en haut Aller en bas

Re: [TUTO]Nettoyage filtre relevage Bosch D25

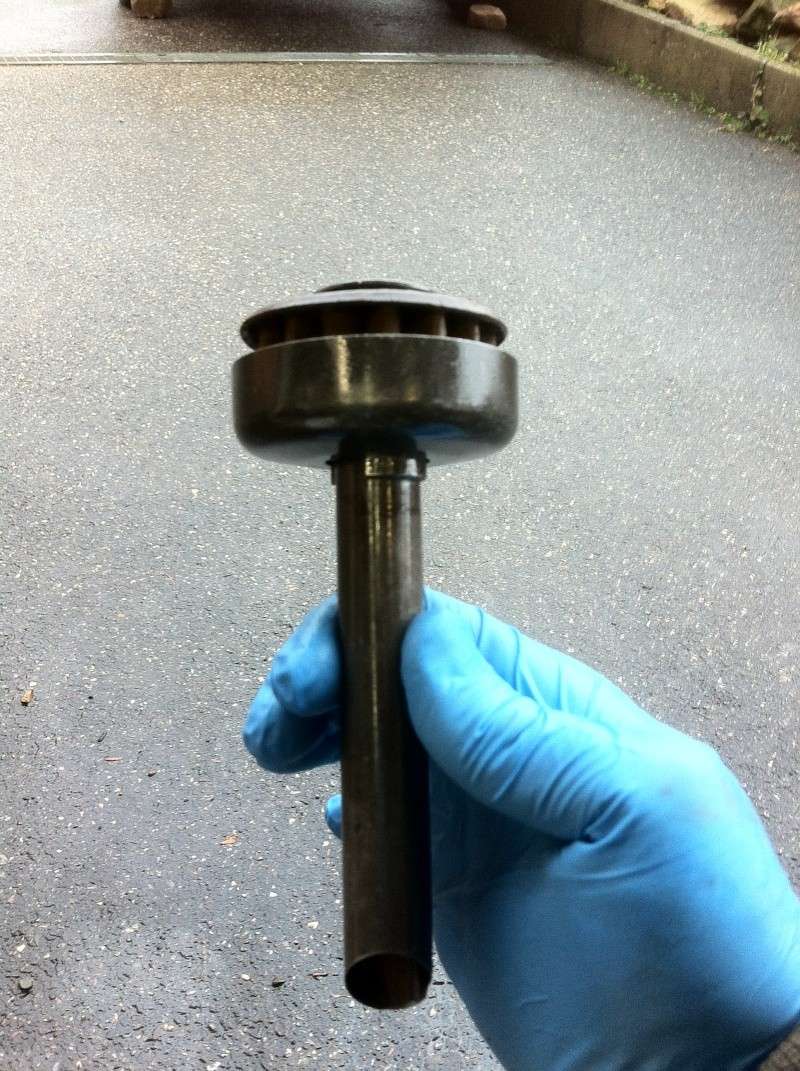

Message  franckd25 le Mer 17 Déc 2014 - 11:54


salut voila ce que ça donne une fois que ça viens , moi j'avais bien taper dessus pour l'enlever de mémoire , peut importe la position pour l'enlever , le truc a pas faire est d'enlever les 2 bras en même temps! et de bien repéré la hauteur ou il étais car il y a pas de détrompeur .
avatar
franckd25

Messages : 215
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

Re: [TUTO]Nettoyage filtre relevage Bosch D25

Message  Rico85 le Mer 17 Déc 2014 - 13:28

Rien à ajouter, complètement d'accord...
Si tu penses à les enlever un par un, tu peux facilement les remettre en face de celui qui est resté.

Encore une fois bon courage. Petite corvée à faire, mais tellement plus fonctionnel ensuite que ça mérite vraiment de se salir les mains une bonne fois pour toute avec le relevage ! rabbit

Rico85

Messages : 28
Date d'inscription : 28/03/2013

Revenir en haut Aller en bas

Taper ou tirer

Message  olricht le Mer 17 Déc 2014 - 22:09

Merci à tous les deux. Je vois donc que je peux insister...
Je vais tenter ça
A bientôt

olricht

Messages : 17
Date d'inscription : 09/09/2013

Revenir en haut Aller en bas
