Achat d'une fourche Baas pour mon 3005

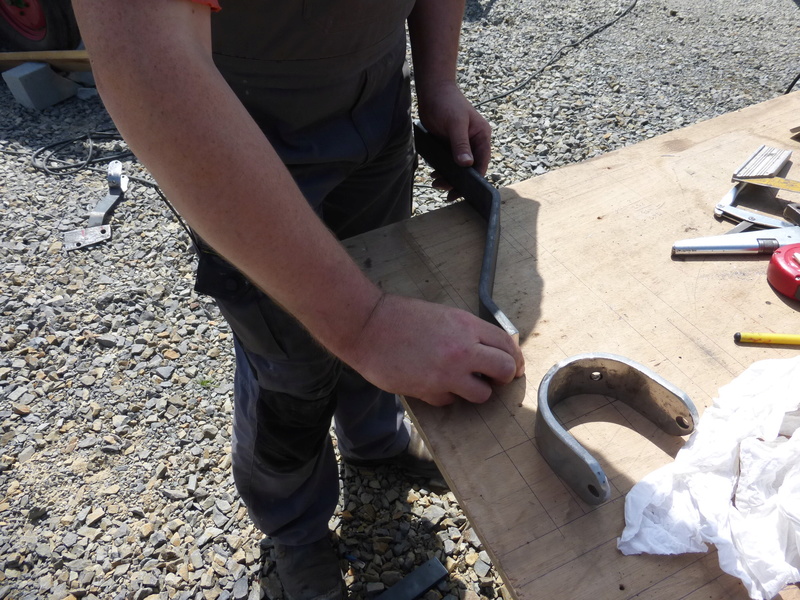

Confection d'un gabarit pour le cintrage des doigts.

C'est parti pour la fabrication des doigts de fourche.
Confection des pointes.

 C'est du travail de pro! Peu de chance que je fasse aussi bien!

Confection de la partie plate au marteau pillon.

Cintrage des doigts.

Bonsoir à tous,

Comme je ne trouve pas de colliers avec un entraxe de 47 mm,la solution achat d'un barre Ø 12 mm.
Couper tous les 20 cm, filetage à chaque extrémité et ensuite cintrage.

Confection de pièces manquantes, poulie, tirette pour déclenchement du godet.

Ça avance doucement.
Maintenant je m'attaque au branchement hydraulique.

Couche antirouille+ 2 couches de peinture.

Bonjour à tous.

Aujourd'hui montage de la fourche et essai du circuit hydraulique, j'ai une fuite à la sortie de la vanne 2 voies, je verrais sa demain.

Du super boulot! Bravo

Fuite hydraulique résolue.
Test du godet et des doigts. Il va falloir retourner à la forge pour refermer l'angle des doigts.

Salut Michel,

Très, très beau résultat. N'y-a-t-il pas un réglage au niveau du verrou du godet?

Là, çà va encore te couter un sac de charbon pour chauffer les doigts.

Dom a écrit:Salut Michel,

Très, très beau résultat. N'y-a-t-il pas un réglage au niveau du verrou du godet?

Là, çà va encore te couter un sac de charbon pour chauffer les doigts.

Salut Dom,

Oui il y a au niveau du verrou plusieurs trous de réglage,ça va pas.J'avais pris la courbe d'un doigt qui avais été ressouder et un peu tordu.
Nous avons préférer assurer le coup et ne pas fermer trop l'angle. C'est plus facile à refermer l'angle qu'a l'ouvrir.
Et oui il en faut des sacs de charbons pour cintrer du tube de 35mm.

Salut Michel,


Bravo pour le boulot, encore quelques petits réglages & ça sera nickel.

Bonne journée.

Quelques nouvelles de ma fourche, restauration des supports vérins se weekend sous un  de plomb.

Confection des axes à la place des boulons.





Le S pour déclenchement du godet à la place du fil de fer.



Pose du câble.


Y a plus qu'a peindre tous ça.

Montage des supports vérins et des axes.

Bonjour à tous,

Ça y est le godet est fini, prés pour le rassemblement de tracteurs à TINCHEBRAY le 10 septembre.
Il me reste les béquilles à confectionner.

Salut,

Beau résultat !!

à+,
Yo

aztek29 a écrit:Salut,

Beau résultat !!

à+,
Yo

Salut,

Oui,  je suis satisfait du résultat, merci à Arnaud pour son aide.
Prés pour le rassemblement de tracteurs à Tinchebray.

A+
