branchement regulateur et dynamo

2 participants

Aller en bas

branchement regulateur et dynamo Empty branchement regulateur et dynamo

Message  mickael 59750 Dim 18 Aoû 2013 - 18:15

bonjour je voulait savoir  si quelqu un pourrai me dire comment rebrancher le regulateur et la dynamo car j ai tout debranche pour la pienture  mais je c et plus ou sa se brancher
surtout pour le regulateur
merci par avance
mickael

mickael 59750

Messages : 130
Date d'inscription : 27/05/2013
Localisation : feignies

Revenir en haut Aller en bas

branchement regulateur et dynamo Empty Re: branchement regulateur et dynamo

Message  aztek29 Ven 23 Aoû 2013 - 10:07

Salut,


les bornes ne sont-elles pas gravées sur le régul comme la dynamo ?

Concernant les repérages élec.
https://forumdeutzanciens.superforum.fr/t793-affectation-classique-des-reperes-de-bornes-commutateurs-bosch

Yo
aztek29
aztek29

Messages : 990
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

branchement regulateur et dynamo Empty Re: branchement regulateur et dynamo

Message  mickael 59750 Ven 23 Aoû 2013 - 12:07

bonjour les repere sont dessus
pour la dynamo j en et 3 et pour le regulateur 5
mais je s ait plu commen il était brancher
mickael

mickael 59750

Messages : 130
Date d'inscription : 27/05/2013
Localisation : feignies

Revenir en haut Aller en bas

branchement regulateur et dynamo Empty Re: branchement regulateur et dynamo

Message  aztek29 Ven 23 Aoû 2013 - 19:27

Slt,


Des petites photos ??

Sinon pour dyn et regul  Bosch, ça devrait pas être trop mal comme ça :

branchement regulateur et dynamo Attachment

Yo
aztek29
aztek29

Messages : 990
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

branchement regulateur et dynamo Empty Re: branchement regulateur et dynamo

Message  mickael 59750 Dim 25 Aoû 2013 - 15:28

bonjour merci aztek29
pour  la borne d-  c ai la masse donc je la relie a la batterie sur - ou pas ?
j ai aussi une borne 61 qui me sert pour le temoin  ou pas ?
merci beaucoup

mickael 59750

Messages : 130
Date d'inscription : 27/05/2013
Localisation : feignies

Revenir en haut Aller en bas

branchement regulateur et dynamo Empty Re: branchement regulateur et dynamo

Message  aztek29 Dim 25 Aoû 2013 - 19:53

Salut,

à priori, la dynamo est fixée par des pièces métalliques au moteur, donc je pense qu'il est inutile de tirer un fil jusque la batterie. (du moment que la borne négative de la batterie est bien raccordée à la masse du tracteur.)
Pour la borne 61, si elle est à part sur ton régulateur, il faudrait reprendre le bon câble qui doit partir vers le compteur...

C'est quoi exactement ton tracteur, et (au moins) la couleur des fils qui arrivent au régul ?

Je me répête mais, as-tu des photos des éléments STP ?

Yo
aztek29
aztek29

Messages : 990
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

branchement regulateur et dynamo Empty Re: branchement regulateur et dynamo

Message  mickael 59750 Lun 26 Aoû 2013 - 20:46

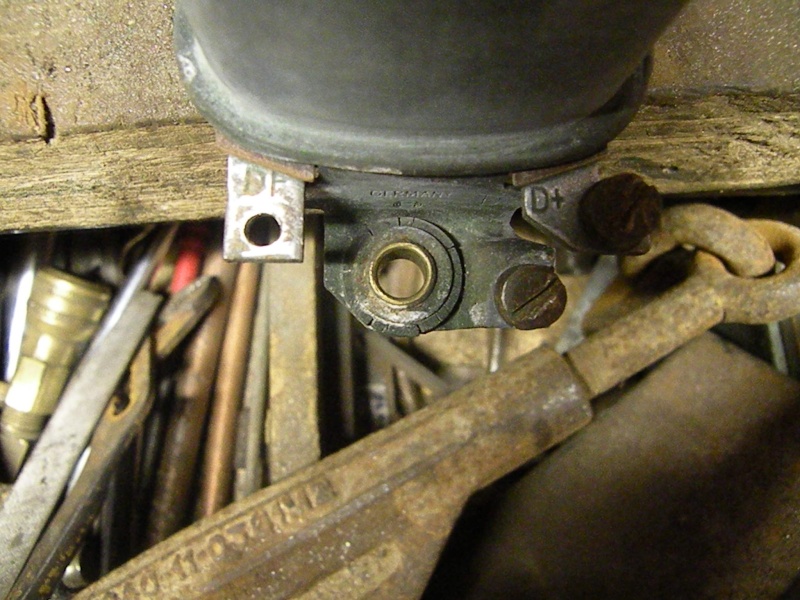

branchement regulateur et dynamo Dscn8513
en dessous du d+ jai d -

mickael 59750

Messages : 130
Date d'inscription : 27/05/2013
Localisation : feignies

Revenir en haut Aller en bas

branchement regulateur et dynamo Empty Re: branchement regulateur et dynamo

Message  mickael 59750 Lun 26 Aoû 2013 - 20:53

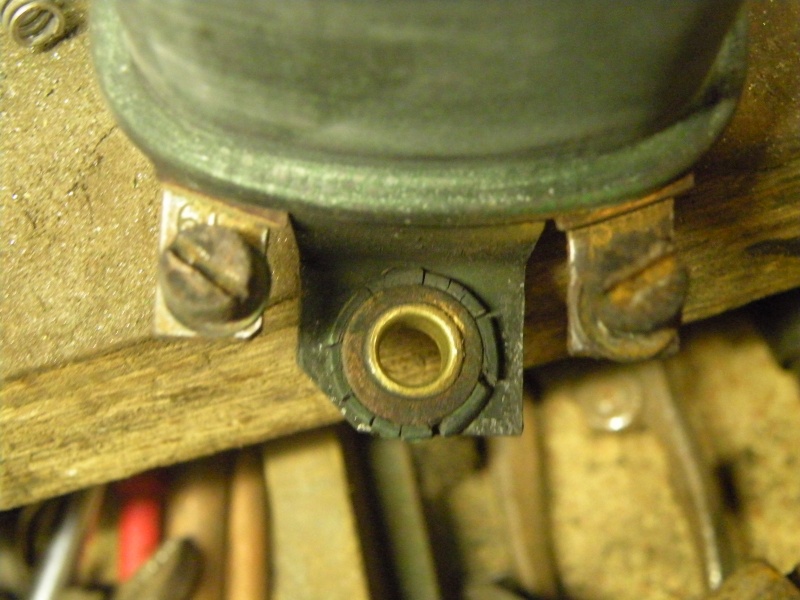

et de l autre coter branchement regulateur et dynamo Dscn8514
b+ et 61
par contre la borne 61 et relier a la borne d +

mickael 59750

Messages : 130
Date d'inscription : 27/05/2013
Localisation : feignies

Revenir en haut Aller en bas

branchement regulateur et dynamo Empty Re: branchement regulateur et dynamo

Message  mickael 59750 Lun 26 Aoû 2013 - 20:56

la dynamo

 branchement regulateur et dynamo Dscn8515
voila
donc le schema que tu ma envoyer et bon et le temoin donc en borne 61
mickael

mickael 59750

Messages : 130
Date d'inscription : 27/05/2013
Localisation : feignies

Revenir en haut Aller en bas

branchement regulateur et dynamo Empty Re: branchement regulateur et dynamo

Message  mickael 59750 Lun 26 Aoû 2013 - 21:00

branchement regulateur et dynamo Dscn8410
voila quelle type de tracteur j ai

mickael 59750

Messages : 130
Date d'inscription : 27/05/2013
Localisation : feignies

Revenir en haut Aller en bas

branchement regulateur et dynamo Empty Re: branchement regulateur et dynamo

Message  aztek29 Lun 26 Aoû 2013 - 21:38

Bonsoir,


impec' merci pour les photos !




donc le schema que tu ma envoyer et bon et le temoin donc en borne 61
à priori ça devrait coller oui ! Le régulateur est isolé donc il faut bien un fil du D- régul au D- dynamo. Pour le 61, tu dois avoir un fil qui vient du compteur (voyant de charge, borne 15 je crois)

Sinon tu dois pouvoir t'inspirer du schéma du D30 :
https://servimg.com/view/17453363/41

Yo
aztek29
aztek29

Messages : 990
Date d'inscription : 01/06/2010
Localisation : Brest 29
