Contre poids ou masses avant

Message  olivier le Dim 11 Nov 2012 - 17:40

Bonjour a tous, j'ai essayé samedi dernier une Fendeuse AMR VP12 en prise de force avec mon D25, ça marche super bien mais je dois lester l'avant du tracteur.
Quelqu'un aurai une idée pour lester mon D25 d'environ 100kgs à moindre coût et de façon esthétique ?
avatar
olivier

Messages : 224
Date d'inscription : 30/03/2011
Localisation : Alsace,Haut-Rhin,Sundgau!

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  Dom le Lun 12 Nov 2012 - 19:23

Salut Olivier,

Il y a plusieurs de charger l'avant.

Deutz y avait pensé :

- Alourdisseurs sur chaque roue avant (60 kg): difficiles à trouver et prix?
- Masse d'alourdissement dans le berceau avant, sous la batterie (95 kg): sans doute, introuvable et prix?
- Remplir les pneus à l'eau (poids: ?? faire le calcul), valves spéciales.

Reste un montage-maison propre et facilement démontable à installer lors de l'utilisation de la fendeuse seulement.

_________________
A+
Dom
avatar
Dom
Admin

Messages : 1796
Date d'inscription : 04/03/2010
Localisation : 35 - BRETAGNE

http://forumdeutzanciens.superforum.fr

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  olivier le Mar 13 Nov 2012 - 20:53

Merci de ta réponse Dom,j'avais effectivement pensé à l'eau dans les pneus mais pas assez lourd.

Le "sabot" sous la batterie ça me dit quelque chose,j'ai du voir ça dans une doc mais c'est comme les masses de roues,équivalent au Saint Graal... Neutral

Mais pourquoi pas plusieurs endroits de charges?Genre:

-Roues à l'eau avec antigel , ça risque de durcir la "suspension",mais j'ai l'outil pour
+Masse de récupération à l'avant
+couler une chape sous la batterie (moulée de façon à pouvoir la retirer)
+fixer des linteaux sous l'essieu avant
+2 bombes sexuelles sur le capot Laughing

Avec tout ça je dois pas être loin des 300kgs,faut faire un choix...

De combien peut on charger le berceau avant par les 3 vis de l'attelage?

Pour info,quelques masses volumiques:

Béton 2200kgs/M3
Sable sec 1600kgs/M3
Acier 7500/8500kgs/M3
Fonte 6800/7400kgs/M3
Or 19300kgs/M3 What a Face
avatar
olivier

Messages : 224
Date d'inscription : 30/03/2011
Localisation : Alsace,Haut-Rhin,Sundgau!

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  Dom le Mar 13 Nov 2012 - 21:14

Salut Olivier,

Deutz avait aussi prévu un alourdissement autour de l'attelage avant. Chaque masse faisait 30 kg et on pouvait en installer 5 ou 6, soit 150 - 180 kg avec le bras de levier le meilleur possible.
Ces masses doivent également être très difficiles à trouver mais sait-on jamais.

J'opterais pour le coulage d'un sabot sous la batterie, comme tu l'as dit, béton, treillis, ferraille ou fonte.

_________________
A+
Dom
avatar
Dom
Admin

Messages : 1796
Date d'inscription : 04/03/2010
Localisation : 35 - BRETAGNE

http://forumdeutzanciens.superforum.fr

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  olivier le Mar 13 Nov 2012 - 21:56

Selon la doc que j'ai le poids sous la batterie pèse 50kgs ,donc si on remplace cette fonte par du béton je devrai arriver péniblement à 17Kgs...

Le concess John Deere près de chez moi vends un porte masse qui pèse 100kgs pour 50 euros mais l'adaptation va pas faire "joli" c'est un gros bloc rectangle tout moche....je continue à chercher...

Sinon à la façon Rat's (voir Joe Bar Team) un mouton crevé sur le capot... clown
avatar
olivier

Messages : 224
Date d'inscription : 30/03/2011
Localisation : Alsace,Haut-Rhin,Sundgau!

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  Dom le Mar 13 Nov 2012 - 22:00

Non, pas du béton seulement mais des blocs de fonte ou ferraille coulés dans du béton pour épouser la forme en creux du berceau avant. Ça ferra beaucoup plus que 17 kg.

_________________
A+
Dom
avatar
Dom
Admin

Messages : 1796
Date d'inscription : 04/03/2010
Localisation : 35 - BRETAGNE

http://forumdeutzanciens.superforum.fr

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  olivier le Mar 13 Nov 2012 - 22:33

Mouai...ça fait du boulot pour poser/déposer....

J'ai pensé a un espèce de cage en acier chargé de dalles de terrasse fixée sur l'avant...à environ 13kgs la dalle de 40x40cm,en gros, un bloc de dalles de 40x40x40 peserait 130kgs et ça va coûter 3x rien... à étudier...

Selon toi Dom,ne faudrait il pas limiter le porte à faux avant pour protéger le berceau de la casse?

Les idées fusent,je sens que la nuit va porter conseil... Sleep
avatar
olivier

Messages : 224
Date d'inscription : 30/03/2011
Localisation : Alsace,Haut-Rhin,Sundgau!

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  aztek29 le Mar 13 Nov 2012 - 22:36

Salut,

masse volumique du plomb 11 350 ! Wink
... et Température de fusion plus basse que la ferraille ! tongue
et plus facile (et moins cher What a Face ) à trouver que l'or !
Une bonne marmite et (comme dit Johnny) "allumer le feu...."

Sans rire, pkoi pas couler du plomb dans ce berceau ??.. scratch

à +,
yo
avatar
aztek29

Messages : 641
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  aztek29 le Mar 13 Nov 2012 - 22:44

Re,

je ne savais plus où j'avais vu cela (masses au plomb), j'ai retrouvé ici :
http://vieilles-soupapes.grafbb.com/t18158-comment-faire-une-masse-avant-pour-pony

le truc du moulage béton dans les jantes avant à méditer aussi peut-être ? scratch

Yo
avatar
aztek29

Messages : 641
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  olivier le Mer 14 Nov 2012 - 19:21

Merci du truc mais ou pourrai je trouver du plomb en grande quantité?
avatar
olivier

Messages : 224
Date d'inscription : 30/03/2011
Localisation : Alsace,Haut-Rhin,Sundgau!

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  aztek29 le Mer 14 Nov 2012 - 20:11

Salut,

Euh... chez le dentiste ?.. What a Face lol!
Peut être chez un ferrailleur, ou les plombiers (chantier de remplacement d'anciens réseaux plombs ?..), club de plongée, les couvreurs, les garagistes (équilibrage des roues)...
Mais il est vrai que là, ça fait quelques kilos.... affraid

Bonne recherche,
à +,
Yo


avatar
aztek29

Messages : 641
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  olivier le Mer 14 Nov 2012 - 20:32


Quelques infos sur le plomb...
Le plomb est un métal noir grisâtre de forte densité qui émet des vapeurs dès 600°c (température inférieure à celle du chalumeau ou de l’arc électrique).

Ingéré ou inhalé, le plomb se retrouve dans le sang et se fixe sur les tissus mous (foie, rate, reins, moelle osseuse, système nerveux), ainsi que sur le système osseux et dentaire où il peut être stocké par accumulation.
Il est éliminé lentement par les voies naturelles.
Dans l’organisme, le plomb agit sur de nombreux métabolismes (calcium, vitamine D) mais plus particulièrement sur la synthèse de l’hémoglobine. Il bloque l’action de certains enzymes, d’où l’apparition d’anémies plus ou moins marquées.
La surveillance biologique de l’exposition au plomb par son dosage dans l’urine et le sang permettent d’estimer rapidement l’atteinte de l’organisme.

Pas fun tout ça ...de plus le plomb à été retiré de beaucoup d'applications les masses d'équilibrage de véhicules son depuis quelques années en zinc,retiré des peintures ,du carburant etc...
Sa nocivité n'est plus à démontrer,de toutes façons c'est quasi impossible à retrouver en de telles quantité.

Mais mouler des blocs de béton dans les jantes avant est une bonne idée!Avec un grillage fin et du ciment fibré ça tiendra c'est sur!
avatar
olivier

Messages : 224
Date d'inscription : 30/03/2011
Localisation : Alsace,Haut-Rhin,Sundgau!

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  olivier le Mer 14 Nov 2012 - 20:42

avatar
olivier

Messages : 224
Date d'inscription : 30/03/2011
Localisation : Alsace,Haut-Rhin,Sundgau!

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  olivier le Mer 14 Nov 2012 - 21:36



avatar
olivier

Messages : 224
Date d'inscription : 30/03/2011
Localisation : Alsace,Haut-Rhin,Sundgau!

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  Dom le Mer 14 Nov 2012 - 21:42

Une fois peint en vert et les angles arrondis, ton contre-poids sera tout-à-fait intégré au tracteur.

Reste la solution de mettre un ou plusieurs roues à ta fendeuse.


très belle photo. Reste à peindre les jantes arrière, si ce n'est déjà fait.

_________________
A+
Dom
avatar
Dom
Admin

Messages : 1796
Date d'inscription : 04/03/2010
Localisation : 35 - BRETAGNE

http://forumdeutzanciens.superforum.fr

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  olivier le Mer 14 Nov 2012 - 21:53

Suis nul en Paint...les jantes arrières c'est bientôt en route,la photo date un peu...
avatar
olivier

Messages : 224
Date d'inscription : 30/03/2011
Localisation : Alsace,Haut-Rhin,Sundgau!

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  maxime61 le Sam 17 Nov 2012 - 9:18

faudrait faire un support plus ou moins comme les vrai (proportionné au tracteur)
puis lui mettre des masses de micro tracteur
je crois que c'est 25 kg la masse

maxime61

Messages : 20
Date d'inscription : 26/12/2011

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  olivier le Dim 18 Nov 2012 - 12:32



Coup de chance,j'ai trouvé un cylindre en acier de 16cm de diamètre et 53cm de longueur!Environ 85Kgs.


deux coups de tarauds en M12 pour les supports de levage...



fabrication du support dans une plaque de 15mm d'épaisseur
avatar
olivier

Messages : 224
Date d'inscription : 30/03/2011
Localisation : Alsace,Haut-Rhin,Sundgau!

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  olivier le Dim 18 Nov 2012 - 12:38



Puis assemblage sur support et de la masse



Reste plus qu'a le poser sur le D25!

Ca fera un peut "Saint Bernard" mais ça m'a juste couté du temps et des baguettes de soudure... Surprised
avatar
olivier

Messages : 224
Date d'inscription : 30/03/2011
Localisation : Alsace,Haut-Rhin,Sundgau!

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  franckd25 le Dim 18 Nov 2012 - 13:18

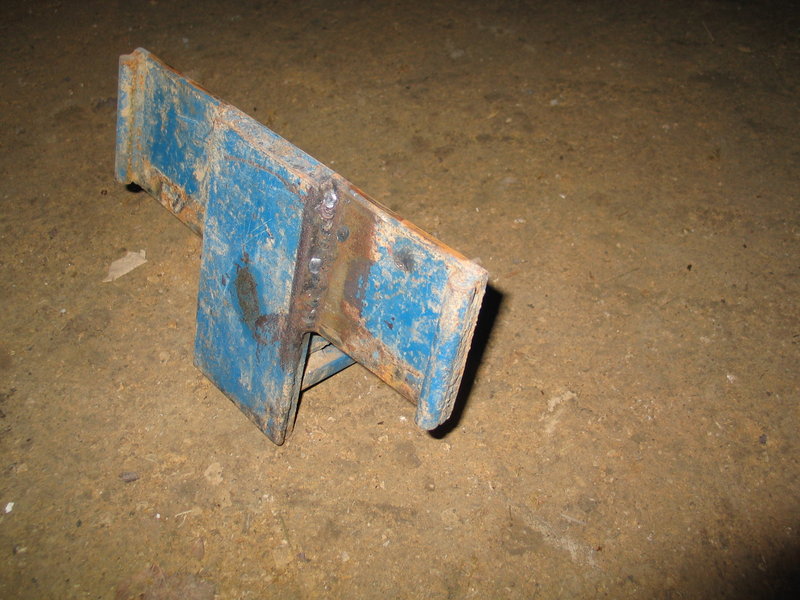

salut tous le monde, mois j'avais pensé a faire ce style de porte masse, que j'aurais fixer sur la chape av, mais n'ayant pas trouver de masse a bon prix, c rester en stand bye.





avatar
franckd25

Messages : 213
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  franckd25 le Dim 6 Jan 2013 - 13:25

salut Olivier, a tu une photo de ton contrepoids en place ?
avatar
franckd25

Messages : 213
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  franckd25 le Dim 6 Jan 2013 - 13:31

et je voulais de demander aussi ou a tu trouver l'habillage de ton siège ?
avatar
franckd25

Messages : 213
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  olivier le Dim 6 Jan 2013 - 21:02

l'habillage du siège vient de chez : www.traktorkissen.de



Je n'ai pas encore peint la masse car je pense poser un treuil à câble dessus de ce type:



Je me suis embourbé quelques fois avec 3 stères sur la remorque,c'est pénible! pig
avatar
olivier

Messages : 224
Date d'inscription : 30/03/2011
Localisation : Alsace,Haut-Rhin,Sundgau!

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  olivier le Ven 11 Jan 2013 - 21:32

J'ai craqué, j'ai commandé ce treuil en photo,voilà comment rajouter ''intelligemment ''40kgs...240€ livré sur eBay.Montage demain!
avatar
olivier

Messages : 224
Date d'inscription : 30/03/2011
Localisation : Alsace,Haut-Rhin,Sundgau!

Revenir en haut Aller en bas

Re: Contre poids ou masses avant

Message  olivier le Lun 11 Fév 2013 - 22:26


avatar
olivier

Messages : 224
Date d'inscription : 30/03/2011
Localisation : Alsace,Haut-Rhin,Sundgau!

Revenir en haut Aller en bas
