J'ai craqué: +1 Deutz D4005

Message  aztek29 le Sam 19 Aoû 2017 - 12:55

Salut,

Quelques photos pour présenter ce 4005 arrivé récemment :






Je cherche à le dater plus précisément donc si vous avez de quoi (n° de série avec date de 1ere mise en circulation sur la CG), je suis preneur!

à+,
Yo
avatar
aztek29

Messages : 688
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

Re: J'ai craqué: +1 Deutz D4005

Message  Philcollie le Sam 19 Aoû 2017 - 14:21

Super ! En voilà un qui va s'offrir une nouvelle jeunesse  Very Happy

Tu as beaucoup à faire dessus ?

Cordialement
avatar
Philcollie

Messages : 138
Date d'inscription : 10/07/2015
Localisation : Belgique - Wallonie

https://sites.google.com/view/deutzd30s/accueil?authuser=0

Revenir en haut Aller en bas

Re: J'ai craqué: +1 Deutz D4005

Message  Philcollie le Sam 19 Aoû 2017 - 14:27

avatar
Philcollie

Messages : 138
Date d'inscription : 10/07/2015
Localisation : Belgique - Wallonie

https://sites.google.com/view/deutzd30s/accueil?authuser=0

Revenir en haut Aller en bas

Re: J'ai craqué: +1 Deutz D4005

Message  aztek29 le Dim 20 Aoû 2017 - 10:17

Salut Phil, tous,

Beaucoup à faire dessus? éh bien ça va dépendre de ce que j'envisage... scratch
à minima 2 pneus arrières, révision des freins+éclairage et déterminer l'origine d'un bruit suspect au moteur. Sinon une restau complète... cheers


Concernant le n° de série, le mien, comme celui d'Eric, ne rentre pas dans le tableau de Christophe:
7867/659

Je note également la date de 1ere mise en circul' de celui d'Eric 21.10.1968, alors que la fin de production des 4005 est de 67! Le sien a donc patienté ~1 an entre sa sortie de fab' et son acquisition et mise en circulation?.. scratch

à+,
Yo
avatar
aztek29

Messages : 688
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

Re: J'ai craqué: +1 Deutz D4005

Message  KHD 29 le Mar 22 Aoû 2017 - 12:56

Salut Yoann.
Je vois que tu as trouvé un peu d'occupation.
Tu es tombé sur un modèle assez courant donc sa ne devrait pas être trop difficile à retrouver des pièces.
A+

KHD 29

Messages : 6
Date d'inscription : 27/06/2017
Localisation : Finistère Bretagne

Revenir en haut Aller en bas

Re: J'ai craqué: +1 Deutz D4005

Message  aztek29 le Mar 22 Aoû 2017 - 22:48

Salut Cédric, tous,

oui, d'ailleurs, sauf erreur, je constate que le 4005 partage l'ensemble pont/boîte (TW 35.1) de 4006 et 4007 entre autres...
de quoi envisager quelques "upgrades"... What a Face
Un F3L912 version indus doit passer dessus sans modifs lourdes ainsi qu'un arbre intermédiaire de pont avec sortie latérale...... Twisted Evil

Pour l'instant je n'ai fait que... une conner....  le gros extracteur trois branches avec une rondelle large en tension sous le volant depuis ce week-end pour le sortir, ça n'avait rien donné. Ce soir, quelques frappes pour aider un peu, ça bouge cool! Mais ne sort pas, bizarre... Suspect
Je n'ai réussi qu'à déformer le bout d'arbre! affraid
ça m'embête de sacrifier déjà le volant qui n'est pas vilain. Prochaine étape, dremel et chamuleau... pale

à+,
Yo
avatar
aztek29

Messages : 688
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

Re: J'ai craqué: +1 Deutz D4005

Message  KHD 29 le Jeu 24 Aoû 2017 - 13:07

Il y a quand même quelques divergences entre les séries. Les premiers 4006 jusqu'en 1970 (date à vérifier) était équipé d'un arbre d'accouplement entre la boîte et l'embrayage à 10 cannelures comme le 4005. Les modèles plus récents avaient un arbre avec une vingtaine de cannelures. Au niveau de l'embrayage, il me semble  que les premiers modèles était les mêmes que les 05. Attention aux rapports de boîte. Il faut être sur que les rapports ont les mêmes démultiplication. Il y a 3 ou 4 vitesses sur le levier principal ?Concernant le 912 industriel, bien souvent il n'y a pas le logement dans le vilebrequin pour y installer un roulement pilote.
Pour ton volant il me semble que tu as une clavette pour bloquer le volant en rotation sur l'arbre. Ce n'est pas des cannelures ?

KHD 29

Messages : 6
Date d'inscription : 27/06/2017
Localisation : Finistère Bretagne

Revenir en haut Aller en bas

Re: J'ai craqué: +1 Deutz D4005

Message  aztek29 le Jeu 24 Aoû 2017 - 19:11

Salut,

Oui, je crois que C'est alors TW35.3 sur les 4006 dont tu parles.

D'après ce que j'en ai vu dans les docs, effectivement il y a des différences entre rapports et autres suivant la finition et modèles (export...).
Frein à main ou pas = arbre intermédiaire de pont avec sortie à droite + tambour

http://fr.calameo.com/read/00336902880979fa00022
http://amoko.free.fr/Documentations/Moteurs/Deutz/Deutz4006MjenjaGetriebeGearbox.pdf

grille à 4 rapports sur le mien.

Pour le volant, c'est ça: clavette/montage conique.

J'envisage de monter un joli commutateur pour les clignos, il me faudra bien sortir le volant... de gré ou de force! Twisted Evil


à+,
Yo
avatar
aztek29

Messages : 688
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

Re: J'ai craqué: +1 Deutz D4005

Message  aztek29 le Lun 28 Aoû 2017 - 18:41

Salut,

Me suis trompé, montage à cannelures pour le volant :







Il est sorti non sans mal et un peu balafré..
L'écrou et filetage en bout d'arbre avaient déjà souffert visiblement. Filetage en M18 à la filière pour dépanner.

J'avais besoin d'accéder dessous pour shunter le contacteur à clef et décâbler le circuit disgracieux ajouté pour les clignos et gyro.


L'éclairage sera revu moment venu.

Du côté des freins, c'est pas mal, les tambours ne sont pas creusés et il reste de la garniture:




à+,
Yo
avatar
aztek29

Messages : 688
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

Re: J'ai craqué: +1 Deutz D4005

Message  Toto1 le Mar 29 Aoû 2017 - 7:31

Salut Yo,

magnifique acquisition!!!
si tu as encore un peu de place, il y a un BC 20 dans le Cotentin qui n'attend que toi  Laughing
https://www.leboncoin.fr/btp_chantier_gros_oeuvre/1181924414.htm?ca=4_s

A+
Christophe
avatar
Toto1

Messages : 163
Date d'inscription : 21/11/2012

Revenir en haut Aller en bas

Re: J'ai craqué: +1 Deutz D4005

Message  aztek29 le Mar 29 Aoû 2017 - 22:21

Salut Christophe, tous,

éh, je ne l'avais pas vu ce BC20! cheers

Il semble d'ailleurs qu'il ait été remotorisé, je crois reconnaître un F2L812D Question  Filtre à GO sur carter d'injection, porte-injecteur d'injection directe, collecteur d'admission moulé...


De la place... plus vraiment! Evil or Very Mad

J'ai une dalle béton en prépa dans le 2eme garage, il m'a fallu entasser un peu les engins pour libérer une place pour le 4005 et laisser le garage en prépa dispo:





Ce garage fait 3M de large! ça passe mais il faut bien viser ! What a Face
L'avantage des chenilles, ça tourne sur place! Twisted Evil

à+,
Yo



avatar
aztek29

Messages : 688
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

Re: J'ai craqué: +1 Deutz D4005

Message  Toto1 le Mer 30 Aoû 2017 - 3:41

En effet c'est juste... et ça passe  pirat

Il va falloir lancer le chantier du 3e garage un peu plus tôt que prévu  What a Face

Ils sont vraiment chouettes tes BC!

A+
Christophe
avatar
Toto1

Messages : 163
Date d'inscription : 21/11/2012

Revenir en haut Aller en bas

Re: J'ai craqué: +1 Deutz D4005

Message  aztek29 le Lun 30 Oct 2017 - 21:42

Salut,

La dalle béton du 2eme garage est faite! cheers
Et la place vite occupée :



J'ai réparé la carter de distribution cassé, précédemment recollé mais fuyard:








Ce week-end j'ai pu le tester un peu plus. Aspirateur/broyeur de feuilles sur la pdf.
Par contre, un souci, la pdf craque lors de la manœuvre du levier bien que débrayé à fond.
Une pédale d'embrayage simple, pas de petite pédale au talon..

Aussi je m'interroge :




Variante "SFE"
Je lis dans cette doc (4006) http://vieux.tracteurs.free.fr/pdf/Deutz_D4006_FR.pdf
Page 3
SFE = boîte de vitesses, permettant de dépasser 20 km/h; prise de force indépendante

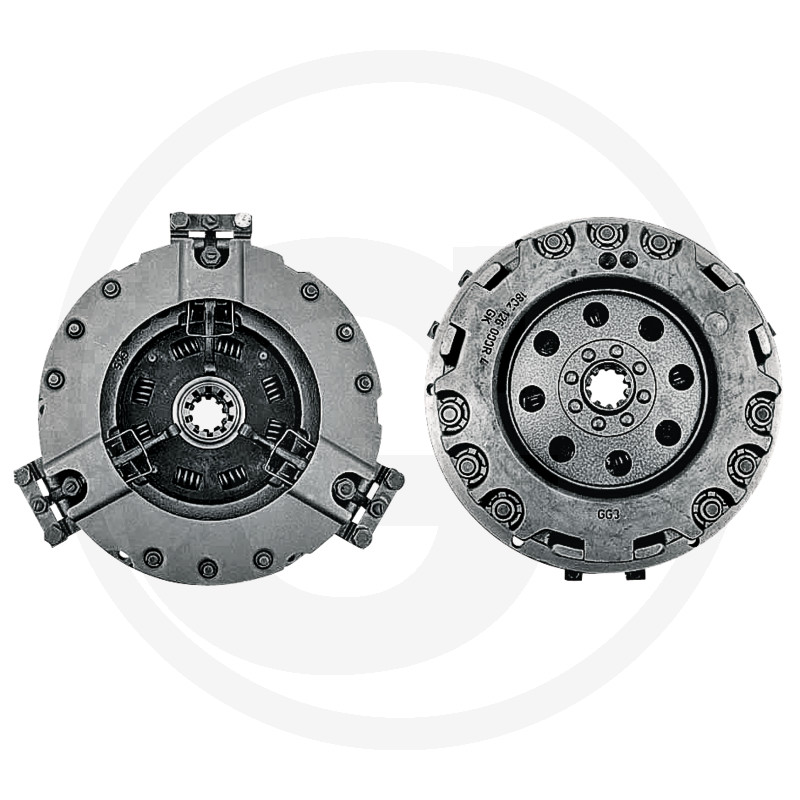

Et la photo de l'embrayage qui ressemble fort à ce Fichtel & Sachs DO 225/225 K


Je dois prochainement y regarder d'un peu plus près... scratch

à+,
Yo
avatar
aztek29

Messages : 688
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

Re: J'ai craqué: +1 Deutz D4005

Message  aztek29 le Mer 1 Nov 2017 - 23:22

Salut,

Bonne pioche:


J'ai pu régler sommairement l'embrayage pour pouvoir débrayer aussi la pdf.
Faudra que je me dégote la petite pédale au talon avec ressort et butée... scratch

à+,
Yo
