remise en état d'un d15

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

remise en état d'un d15

Message  franckd25 le Jeu 21 Juil 2016 - 13:22

salut a tous , je commence a faire le point sur le d15 pour pouvoir rouler avec avant de le repeindre complétement , il y a un peut de boulot déjà !
 le principal est de changer le pneus ard j'en ai trouver un chez un collègue faut que jaille le prendre ,
la sortie échappement est percé , je les démonter y a plus cas le réparer ou en refaire un autre
j'ai démonter le support de l'aile pour en refaire un pour pouvoir la remonter
dimanche j'ai passer un petit coup de karcher sur d15 il est donc rester en route une 1/2 heure et 2 heures plus tard j'avais une tache sous le tuyau du reniflard  affraid

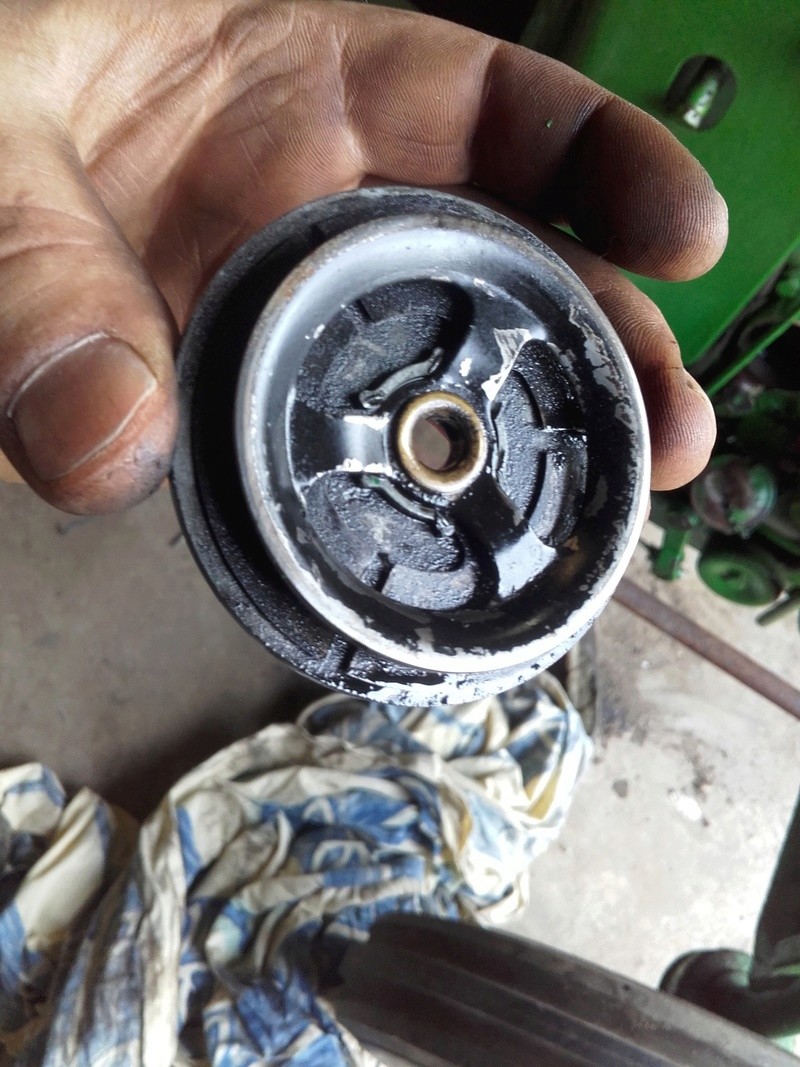

donc ce matin je démonte le cache rond d’où sort le tuyau du reniflard , je trouve des clapet que j'ai nettoyé ,mais en voulant remonter je me rend compte qu'il a l'air de me manquer quelque chose comme un ressort pour garder le clapet bloquer au fond ? j'ai regarder sur la doc il y aurait bien un ressort (numéro 59a designer ressort a boudin (page 5))



avatar
franckd25

Messages : 221
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  franckd25 le Dim 24 Juil 2016 - 21:18

voila un peut de nouvelles , g rajouter un ressort dans le reniflard , changer la roue ard , réparer la sortie d'échappement ,
par contre j'ai gros problème avec l 'embrayage, l'ancien propriétaire la pourtant refait qu'il me dit ! quand je débraye il y a déjà un bruit (roulement de butée ? ) et le plus gros problème c'est que quand je débraye a fond il r embraye ? j'ai jamais vu ça ! j'ai cru au début qu'il était coller mais non , puisque si je vais que jusqu’à mi course les vitesse passe bien  !
je vais redémonter pour voir ce qu'il se passe , surtout que la c'est facile pas de faisceau pas d'hydraulique brancher .
avatar
franckd25

Messages : 221
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

et voila l'embrayage

Message  franckd25 le Mar 26 Juil 2016 - 19:59

voila puisque Yo voulait des photo en voila ! il on changer le système de butée par du plus moderne a roulement , mais le problème est apriori que la butée vienne frotter l'arbre primaire (on voit des traces ça commence a bouffer les cannelures ) quand je débraye a fond , le support de butée a l'air d'avoir était fait maison , il y aurait un problème de réglage ou de centrage de la butée ?








avatar
franckd25

Messages : 221
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  aztek29 le Mar 26 Juil 2016 - 21:50

Salut,

le mécanisme aussi a été remplacé non ?

en comparant celui du D15 de Dom


Et sur le tien:


La face d'appui sur le mécanisme est plus en retrait sur le tien, ce qui a nécessité de déporter la butée sur son support.





y a-t-il une marque, une ref sur le mécanisme ?

Yo
avatar
aztek29

Messages : 678
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  Dom le Mar 26 Juil 2016 - 23:04

Salut Yo et Frank,

Je crois que Yo a fait le diagnostic. Ce D15 a reçu un embrayage "moderne".

L'idéal serait de le remettre en conformité. Le tout est de trouver un mécanisme complet.
Peut-être que Jean-Yves a ça dans ses réserves.

_________________
A+
Dom
avatar
Dom
Admin

Messages : 1816
Date d'inscription : 04/03/2010
Localisation : 35 - BRETAGNE

http://forumdeutzanciens.superforum.fr

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  franckd25 le Mer 27 Juil 2016 - 7:35

salut c'est du montage valeo ! moi je voudrais bien garder ce montage si possible , on va encore réfléchir a ce que je vais pouvoir en faire ?
avatar
franckd25

Messages : 221
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  aztek29 le Mer 27 Juil 2016 - 19:08

Salut,

ce n'est pas la butée qui est passé au travers des lamelles du diaphragme ?
La butée ne devrait pas pouvoir aller jusque au disque?.. diaphragme trop avachi?

pour comparer ici (le principe):
http://www.trafic-amenage.com/forum/viewtopic.php?t=13310

Il y a des ref lisibles sur butée et mécanisme ?

ça expliquerait pourquoi il "rembraye" quand tu vas à fond sur la pédale. En début de course, la butée appui sur le diaphragme, ça débraye un peu, puis la butée passe à travers les lamelles, ça rembraye et la butée vient en contact des cannelures du disque...

Yo
avatar
aztek29

Messages : 678
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  franckd25 le Jeu 28 Juil 2016 - 13:17

la souflerie a besoin d'un coup de propre je croit !
pour l'embrayage je c pas trop que faire , car il y a 3 modèles d'embrayage , le quelle prendre ?

avatar
franckd25

Messages : 221
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  Dom le Jeu 28 Juil 2016 - 17:06

Salut Franck,

Peux-tu nous montrer les trois modèles disponibles que tu as trouvés?

_________________
A+
Dom
avatar
Dom
Admin

Messages : 1816
Date d'inscription : 04/03/2010
Localisation : 35 - BRETAGNE

http://forumdeutzanciens.superforum.fr

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  franckd25 le Jeu 28 Juil 2016 - 21:00

g retrouver dans les pièces un morceau de l'embrayage , l'appui de la butée en graphite

avatar
franckd25

Messages : 221
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  franckd25 le Dim 2 Oct 2016 - 14:12

voila l'avancement , j'ai démonter les trompettes changer les joint spi vérifier les freins , sabler et métalliser les jantes ar puis peinture , me reste a monter les pneus neufs Laughing
sa avance doucement




avatar
franckd25

Messages : 221
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  franckd25 le Dim 2 Oct 2016 - 14:15

pour Dom , j'ai pas encore u la carte grise , je te donnerais les numéro des que je les , j'ai une fête dans 15 jours ou habite le gas je vais voir pour la chopper la !
avatar
franckd25

Messages : 221
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  franckd25 le Mar 14 Mar 2017 - 13:06

salut a tous , sa avance pas très vite la remise en état du d15 mais ça avance , la je suis entrain de m occuper du relevage et je ne trouve pas la quantité d'huile et si il y a un niveaux quelque  part ?
je joint une petite photo quand même
avatar
franckd25

Messages : 221
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  Dom le Mar 14 Mar 2017 - 14:44

Salut Franck,

A l'avant droit du bloc relevage, sur le dessus, tu as un bouchon avec jauge pour le niveau d'huile.

_________________
A+
Dom
avatar
Dom
Admin

Messages : 1816
Date d'inscription : 04/03/2010
Localisation : 35 - BRETAGNE

http://forumdeutzanciens.superforum.fr

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  franckd25 le Mar 14 Mar 2017 - 15:30

ok je vais regarder ça , merci Dom
avatar
franckd25

Messages : 221
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  franckd25 le Ven 17 Mar 2017 - 13:18

salut , c'est bon j'ai trouver la jauge et fait le niveau ! le relevage fonctionne mais il y a un bruit, et il fuit un peut par le bouchon de jauge qui fait reniflard ,  et par contre quand on le descend, la descente est brutale il tombe d'un coup , je c'est pas si tout les d15 fond ça ?
je vais changer le bouchon qui est au dessus du filtre hydro par celui de mon d25 pour essayer car un amis ma refait un bouchon au tour car j'en avait pas , et je me demande si il bouche pas un peux mon retour d'huile !
avatar
franckd25

Messages : 221
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  franckd25 le Mar 9 Mai 2017 - 19:13

remplacement d'un joint de bras de relevage ( ref joint spi 50/65/10 )
avatar
franckd25

Messages : 221
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  franckd25 le Dim 28 Mai 2017 - 14:44

cette semaine ça a bien avancé !
il reste les ailes arriere a faire


avatar
franckd25

Messages : 221
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  clement02 le Ven 2 Juin 2017 - 7:46

Bonjour,


De bien belles photos, bon courage & bonne continuation.

A +.
avatar
clement02

Messages : 148
Date d'inscription : 06/04/2013
Localisation : 02 Aisne

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  franckd25 le Dim 25 Juin 2017 - 17:13

voila c'est presque fini Laughing


avatar
franckd25

Messages : 221
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  aztek29 le Dim 25 Juin 2017 - 18:17

Salut Franck, tous,

cheers  Beau boulot, l'est bien joli !

Et pour la dynamo, ça donne quoi ? Elle chauffe toujours ? scratch


à+,
Yo
avatar
aztek29

Messages : 678
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  franckd25 le Dim 25 Juin 2017 - 20:00

salut Yo , j'avais recharger la batterie et après sa marchais bien !
avatar
franckd25

Messages : 221
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  clement02 le Lun 26 Juin 2017 - 8:04

Salut Franck,

Il est bien beau ce petit 15.

Very Happy

Beau travail.
avatar
clement02

Messages : 148
Date d'inscription : 06/04/2013
Localisation : 02 Aisne

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  aztek29 le Lun 7 Aoû 2017 - 20:01

avatar
aztek29

Messages : 678
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

Re: remise en état d'un d15

Message  franckd25 le Lun 7 Aoû 2017 - 21:44

salut Yo , j ai trouver ma panne le raccord banjo sur la pompe hydraulique était desserrer ( le tuyau d'aspiration )  un coup de serrage et ça remarche bien !
avatar
franckd25

Messages : 221
Date d'inscription : 07/11/2011
Localisation : bretagne 29

Revenir en haut Aller en bas
