sur quel modéle

Message  nono42 le Dim 20 Mar 2016 - 16:49

Bonjour à tous
mon f4l514 à des culasses 84r.Ayant 4pistons chemises quasi neufs,je pensais les monter mais si les cotes de l'assise de la culasse est la méme que sur les anciennes les parties horizontales ont un cordon surélevé à environ 1mm de l'angle.Les pistons sont les bons ils ont le tréfle et le grand chanfrein .Y aurai t il eu des modifs sur les culasses? croyez vous que je pourrais les monter quand mème.sur quel modéle auraient t'elle été montées
Merci d' avance
Cordialement

nono42

Messages : 11
Date d'inscription : 03/12/2013

Revenir en haut Aller en bas

Re: sur quel modéle

Message  aztek29 le Dim 20 Mar 2016 - 21:49

Salut,

si je ne dis pas de bêtises:
cylindre pour 75R nouveau  / 84R



Pour 65R avec un JDC:


Piston plat pour 65R et 75R ancienne construction
avec trèfle pour 75R "nouveau" et 84R

Tu as des photos de ton montage ?

J'ai un extrait de doc concernant les 612 où il est précisé des usinages à effectuer sur pistons/culasses pour le montage d'éléments entre différentes révisions.
Sur 514, je n'ai pas...

à+,
Yo
avatar
aztek29

Messages : 650
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

sur quel modéle

Message  nono42 le Sam 26 Mar 2016 - 6:16


Bonjour
Les chemises actuelles sont bien celles des photos. voici le bourrelet de celles que je pensais monter. C'est la seule différence.Y a t'il eu des culasses qui s'adaptaient? Donner un coup de tour?
Cordialement

nono42

Messages : 11
Date d'inscription : 03/12/2013

Revenir en haut Aller en bas

Re: sur quel modéle

Message  aztek29 le Sam 26 Mar 2016 - 18:34

Salut,

Qu'est ce qui empêche leur montage du coup?

Je sais qu'un coup, j'avais dû roder une culasse sur une chemise car le bourrelet. Frottait en fond de culasse (moteur 712)
Yo
avatar
aztek29

Messages : 650
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

quel modéle

Message  nono42 le Mar 29 Mar 2016 - 10:39

Bonjour
Finalement je vais opter pour une passe au tour
bonne journée

nono42

Messages : 11
Date d'inscription : 03/12/2013

Revenir en haut Aller en bas

Re: sur quel modéle

Message  aztek29 le Mar 29 Mar 2016 - 22:35

Salut,

C'est toute la collerette qui gène au montage ou juste le sommet ?


L'extrait pour 612/712:


Yo
avatar
aztek29

Messages : 650
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

quel modéle

Message  nono42 le Mer 30 Mar 2016 - 17:25

Bonjour
Mes culasses,sans joints demandent une planéité parfaite pour etre étanches.La surépaisseur de ce cordon circulaire situé à 1mm de l'angle droit,hauteur 5/10 empèche le bon contact.Tu ferais quoi? tour ou rodage
Cordialement

nono42

Messages : 11
Date d'inscription : 03/12/2013

Revenir en haut Aller en bas

Re: sur quel modéle

Message  aztek29 le Mer 30 Mar 2016 - 23:35

Salut,



https://translate.google.fr/translate?hl=fr&sl=de&u=http://www.deutzforum.de/index.php%3Fthread/35144-zylinder-buchse-beim-f1l514-alle-gleich/&prev=search



Je ne saisis pas bien ton soucis de montage... T'as pas une tite photo, un croquis? Embarassed

Réusiner légèrement le cordon circulaire en sommet de cylindre doit être envisageable.

à+,
Yo
avatar
aztek29

Messages : 650
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

Re: sur quel modéle

Message  Dom le Jeu 31 Mar 2016 - 14:22

Salut Noël,

Je vois que tu fais des progrès en informatique et que tu as posté ta première photo samedi dernier.
Je crois qu'on va avoir le droit de voir ton F4L514 maintenant.

Juste une petite info. Lorsque tu veux ajouter un nouveau message à ton sujet existant, clique sur RÉPONDRE dans le haut ou le bas du message (et pas besoin de retaper le titre) et non sur NOUVEAU car là, tu ouvres un nouveau sujet.


http://forumdeutzanciens.superforum.fr/t1343-sur-quel-modele#6902

_________________
A+
Dom
avatar
Dom
Admin

Messages : 1802
Date d'inscription : 04/03/2010
Localisation : 35 - BRETAGNE

http://forumdeutzanciens.superforum.fr

Revenir en haut Aller en bas

Re: sur quel modéle

Message  nono42 le Ven 1 Avr 2016 - 17:35

Bonjour à tous
Dom je vais réctifier le tir,c'est une erreur de jeunesse

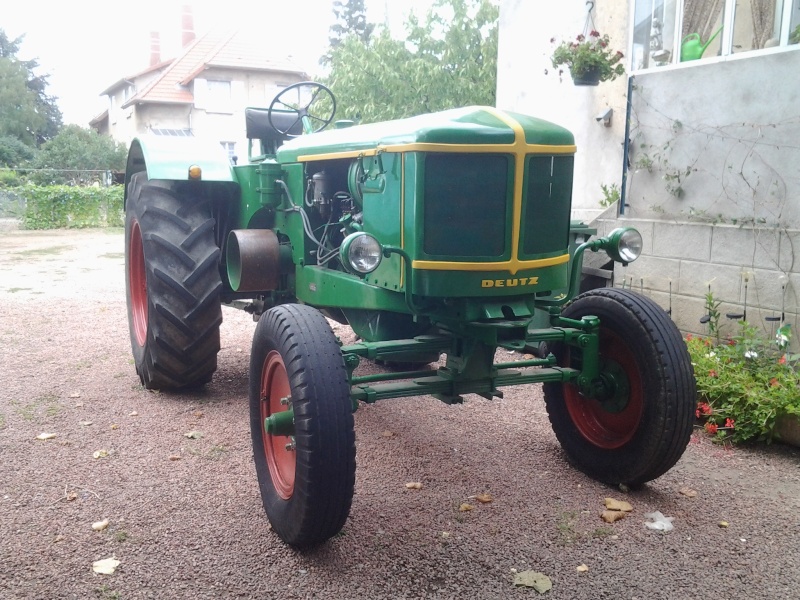

Voici mon F4L514 aprés renovation
Finalement je ne changerai pas les chemises,le manque de compression donc le mauvais démarrage ne venait pas de l'alésage mais d'une jonction défectueuse avec la culasse.J'ai obtenu un bon résultat avec de la pate à polir la peinture,faut pas etre préssé mais on obtient d'excelentes surfaces
le croquis situe le bourrelet indésirable
Cordialement


nono42

Messages : 11
Date d'inscription : 03/12/2013

Revenir en haut Aller en bas

Re: sur quel modéle

Message  aztek29 le Ven 1 Avr 2016 - 17:50

Salut,

ah ok, avec le croquis c'est clair! Wink

C'était donc une fuite entre culasse et cylindre...

Du coup, sur quoi tu vas les monter les belles chemises? What a Face

à+,
Yo
avatar
aztek29

Messages : 650
Date d'inscription : 01/06/2010
Localisation : Brest 29

Revenir en haut Aller en bas

Re: sur quel modéle

Message  nono42 le Sam 2 Avr 2016 - 18:23

Bonjour
Pour le moment je n'en ai pas l'emploi.Elles  vont regagner leur rayonnage,le modéle de moteur sur lequel elles se montent restera inconnu mais bon ça va pas nous empécher de dormir!
cordialement

nono42

Messages : 11
Date d'inscription : 03/12/2013

Revenir en haut Aller en bas

Re: sur quel modéle

Message  Dom le Sam 2 Avr 2016 - 23:22

Salut Noël,

Merci pour la photo de ton F4L514. Tu as fait une superbe rénovation.

Tu as finalement trouvé une poulie. Ça ne court pas les rues. Bravo.

_________________
A+
Dom
avatar
Dom
Admin

Messages : 1802
Date d'inscription : 04/03/2010
Localisation : 35 - BRETAGNE

http://forumdeutzanciens.superforum.fr
